Macam-macam sensor arduino

Macam-macam sensor arduino yang harus kamu ketahui

Halo teman-teman! Gimana kabar kalian hari ini? Saya harap semuanya dalam keadaan baik. Kali ini, kita akan membahas sesuatu yang seru, yaitu mengenai Macam-macam sensor arduino. Siapa yang nggak penasaran, nih? Ayo, kita bahas bareng-bareng materi seru ini! ????

1. Sensor Cahaya (LDR-Light Dependent Resistor)

LDR (Light Dependent Resistor) adalah sebuah sensor cahaya yang resistansinya berubah berdasarkan intensitas cahaya yang diterimanya. Ketika cahaya pada lingkungan meningkat, resistansi LDR akan berkurang, dan sebaliknya, ketika cahaya berkurang, resistansinya akan meningkat. Sensor ini sangat umum digunakan dalam proyek-proyek elektronika dan robotika untuk mendeteksi kehadiran cahaya atau mengontrol kecerahan lampu secara otomatis. LDR sering digunakan dalam rangkaian sensor cahaya pada lampu jalanan otomatis, sistem penerangan ruangan otomatis, dan berbagai aplikasi lain yang melibatkan kontrol berdasarkan tingkat cahaya di sekitarnya.

2. Sensor Jarak Ultrasonik (HC-SR04)

Sensor ultrasonik HC-SR04 adalah perangkat elektronik yang digunakan untuk mengukur jarak dengan memanfaatkan gelombang ultrasonik. Sensor ini memiliki dua bagian utama: pemancar ultrasonik dan penerima ultrasonik. Pemancar menghasilkan gelombang ultrasonik, dan ketika gelombang tersebut mencapai objek, mereka dipantulkan kembali ke sensor. Waktu tempuh gelombang ini diukur, dan dengan menggunakan kecepatan suara, sensor dapat menghitung jarak antara sensor dan objek tersebut. HC-SR04 sering digunakan dalam proyek-proyek elektronika untuk mendeteksi jarak secara akurat.

3. Sensor Getaran (SW-420)

Sensor getar, seperti SW-420, adalah perangkat elektronik yang dirancang untuk mendeteksi getaran atau kejutan mekanis. Komponen utamanya terdiri dari bola logam kecil di dalam sensor yang bergerak saat ada getaran. Ketika terjadi getaran, bola logam menyebabkan kontak elektrik dalam sensor, menghasilkan sinyal listrik yang dapat diinterpretasikan oleh mikrokontroler atau papan pengontrol lainnya. Kepekaan sensor dapat diatur, dan outputnya bisa digunakan dalam berbagai proyek elektronika, seperti sistem alarm berbasis getar, pemantauan aktivitas mesin, atau bahkan aplikasi sederhana seperti pemicu suara ketika ada getaran. Sensor getar cocok digunakan untuk situasi di mana mendeteksi perubahan keadaan mekanis atau getaran adalah kunci, dan mereka memainkan peran penting dalam banyak aplikasi berbasis sensor.

3. Sensor Gerak (PIR-Passive Infrared)

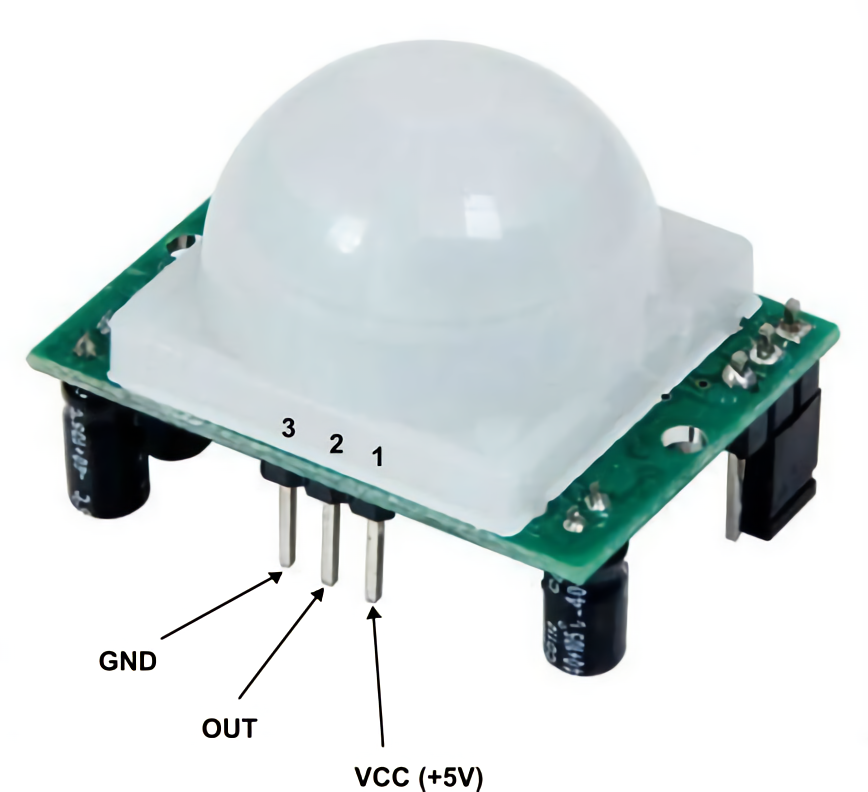

Sensor PIR (Passive Infrared) adalah perangkat deteksi gerak yang bekerja dengan mendeteksi perubahan suhu di sekitarnya. Sensor ini "pasif" karena tidak mengirimkan sinyal aktif, melainkan merespon perubahan radiasi inframerah yang dihasilkan oleh benda yang bergerak. Ketika ada perubahan suhu yang signifikan dalam area deteksinya, sensor PIR menghasilkan sinyal keluar. Sensor ini umumnya digunakan untuk mendeteksi kehadiran manusia atau hewan dalam aplikasi keamanan, otomatisasi, atau pencahayaan. Dengan cara ini, sensor PIR efektif dalam mengaktifkan atau menonaktifkan perangkat atau sistem secara otomatis berdasarkan deteksi gerak, membuatnya populer dalam proyek-proyek DIY dan sistem keamanan rumah pintar.

4. Sensor Sidik Jari

Fingerprint sensor adalah perangkat elektronik yang dirancang untuk mengidentifikasi dan memverifikasi sidik jari manusia. Sensor ini menggunakan teknologi pemindaian sidik jari untuk menghasilkan data unik berdasarkan pola sidik jari individu. Dengan menggabungkannya dengan Arduino, sensor ini dapat digunakan untuk proyek-proyek yang memerlukan tingkat keamanan tambahan, seperti pengunci pintu atau sistem otentikasi. Sensor sidik jari akan membaca dan menyimpan pola sidik jari, kemudian membandingkannya saat pengguna mencoba untuk mengakses sistem. Keamanan yang tinggi dan kemampuan untuk menyimpan data sidik jari multiple membuatnya menjadi pilihan yang baik untuk aplikasi keamanan biometrik pada proyek-proyek berbasis Arduino.

5. Sensor Api

Flame sensor adalah perangkat deteksi nyala api yang digunakan untuk mendeteksi keberadaan api atau nyala api. Sensor ini bekerja dengan mendeteksi cahaya inframerah yang dihasilkan oleh api. Ketika sensor mendeteksi cahaya inframerah di atas ambang batas tertentu, ia memberikan sinyal keluar kepada mikrokontroler atau papan pengontrol Arduino. Flame sensor umumnya digunakan dalam proyek-proyek keamanan atau pengawasan yang memerlukan deteksi api, seperti sistem pencegahan kebakaran atau pengawasan keberadaan api pada perangkat tertentu.

6. Sensor Gas

Sensor gas Arduino adalah sensor yang digunakan untuk mendeteksi keberadaan dan konsentrasi gas tertentu di udara. Sensor ini dapat digunakan untuk berbagai aplikasi, seperti:

Deteksi gas beracun, seperti karbon monoksida (CO) dan hidrogen sulfida (H2S)

Deteksi gas mudah terbakar, seperti metana (CH4) dan propana (C3H8)

Deteksi gas polutan, seperti karbon dioksida (CO2) dan nitrogen oksida (NOx)

Sensor gas Arduino biasanya menggunakan sensor elektrokimia yang memiliki elemen sensitif yang dapat bereaksi dengan gas tertentu. Ketika gas bersentuhan dengan elemen sensitif, maka akan terjadi perubahan resistansi atau tegangan. Perubahan ini kemudian dapat diukur oleh Arduino untuk menentukan keberadaan dan konsentrasi gas.

7. Sensor RFID

RFID (Radio Frequency Identification) adalah teknologi identifikasi objek secara nirkabel menggunakan gelombang radio. RFID terdiri dari 2 komponen utama:

RFID Tag/Transponder - Chip yang ditempelkan pada objek yang akan diidentifikasi. Berisi informasi unik yang dapat dibaca oleh RFID Reader.

RFID Reader - Perangkat yang digunakan untuk membaca informasi pada RFID Tag menggunakan gelombang radio. Terhubung ke sistem komputer untuk memproses informasi yang dibaca.

Cara Kerja RFID:

RFID Reader memancarkan sinyal radio ke RFID Tag

Tag menggunakan energi dari sinyal radio untuk mengirimkan informasinya kembali ke reader

Informasi diterjemahkan oleh sistem komputer untuk keperluan identifikasi, pelacakan, dll.

RFID banyak diintegrasikan dengan Arduino untuk membangun sistem otomasi dan akses kontrol. Misalnya sistem absensi dengan tap RFID card, sistem kontrol pintu dengan kartu RFID, dll. Modul RFID seperti MFRC522 atau RC522 banyak digunakan bersama Arduino karena harganya murah dan mudah penggunaannya. Modul ini terhubung dengan Arduino via SPI interface dan bisa langsung diprogram menggunakan Arduino IDE. Dengan demikian, integrasi RFID dan Arduino sangat membantu dalam membangun sistem identifikasi dan otomatisasi secara simple dan murah. Keduanya saling melengkapi kemampuan masing-masing.

8. Sensor Air

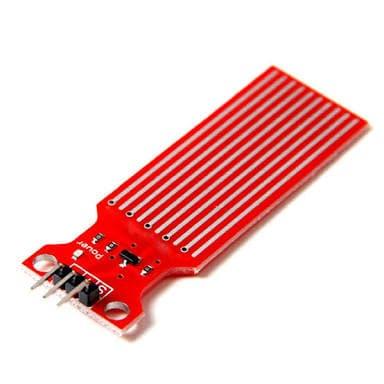

Water sensor arduino adalah sensor yang digunakan untuk mendeteksi keberadaan air. Sensor ini bekerja dengan prinsip konduktivitas air, di mana air yang kontak dengan sensor akan menutup rangkaian listrik sehingga Arduino dapat membaca perubahan tegangan.

Water sensor arduino memiliki 3 pin, yaitu VCC, GND, dan pin sinyal. VCC dan GND dihubungkan ke catu daya, sedangkan pin sinyal terhubung ke pin analog input Arduino. Semakin banyak bagian sensor yang terendam air, semakin tinggi nilai analog yang dibaca Arduino.

Water sensor arduino sangat bermanfaat untuk mendeteksi kebocoran, mencatat curah hujan, mengukur ketinggian air, dan lain-lain. Sensor ini mudah digunakan, cukup dihubungkan ke Arduino lalu dibaca nilai analognya. Program Arduino dapat diatur untuk memberikan peringatan atau menjalankan aksi tertentu jika air terdeteksi.

9. Sensor Hujan

Rain sensor atau sensor hujan arduino adalah modul sensor yang digunakan untuk mendeteksi adanya tetesan air hujan.

Terdapat papan pendeteksi air hujan (rain board) pada modul sensor

Saat ada tetesan air hujan yang jatuh melewati rain board, resistansi papan akan berubah

Perubahan resistansi ini dibaca oleh IC komparator LM393 pada modul

IC komparator mengonversi sinyal menjadi output digital (0 dan 1) dan analog (tegangan)

Rain sensor arduino banyak dimanfaatkan untuk projek-projek terkait cuaca seperti penutup jemuran otomatis, peringatan dini banjir, penyiram tanaman otomatis, dan lain-lain. Sensor ini kompatibel dengan mikrokontroler Arduino, Raspberry Pi, maupun mikrokontroler lainnya.

10. Sensor Kelembapan Tanah

Soil moisture sensor atau sensor kelembaban tanah arduino adalah sebuah sensor yang digunakan untuk mengukur tingkat kelembaban pada tanah.

Prinsip kerja soil moisture sensor arduino adalah dengan memanfaatkan sifat konduktivitas listrik tanah yang dipengaruhi oleh kadar air di dalamnya. Semakin tinggi kadar air dalam tanah, semakin tinggi konduktivitas listriknya.

Soil moisture sensor memiliki probe atau elektroda yang ditancapkan ke dalam tanah untuk mengukur resistansi listriknya. Nilai resistansi tanah ini yang kemudian dikonversi menjadi nilai kelembaban tanah oleh rangkaian elektronik pada modul sensor.

Modul soil moisture sensor mudah digunakan dengan mikrokontroler seperti Arduino. Sensor dihubungkan ke pin analog Arduino, kemudian program Arduino membaca nilai analog dan mengonversikannya menjadi nilai kelembaban tanah dalam persen.

Soil moisture sensor sangat bermanfaat untuk aplikasi pertanian seperti sistem irigasi dan pemupukan tanaman secara otomatis. Sensor ini juga sering digunakan pada sistem hidroponik dan green house.
